球罐的構造

1、球罐的構造：球罐由本體、支柱（承）及附件組成。

（1）球罐本體

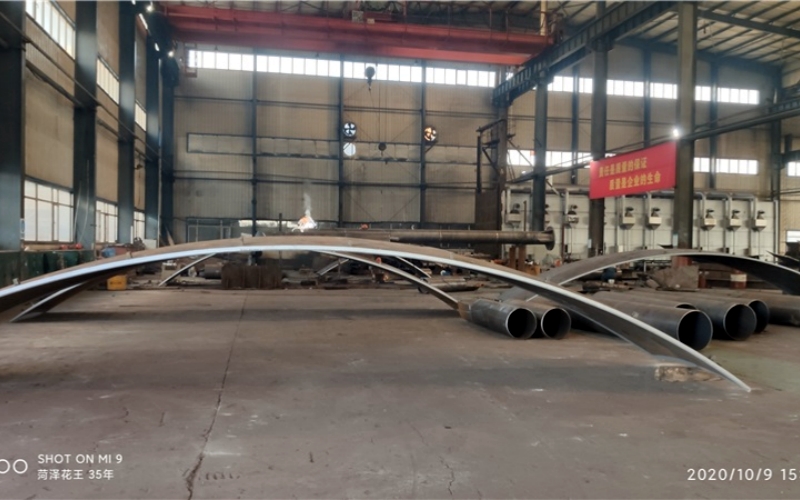

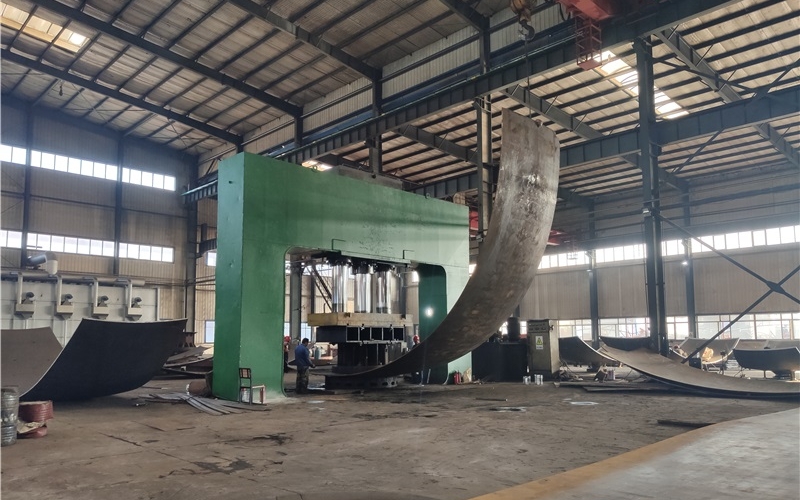

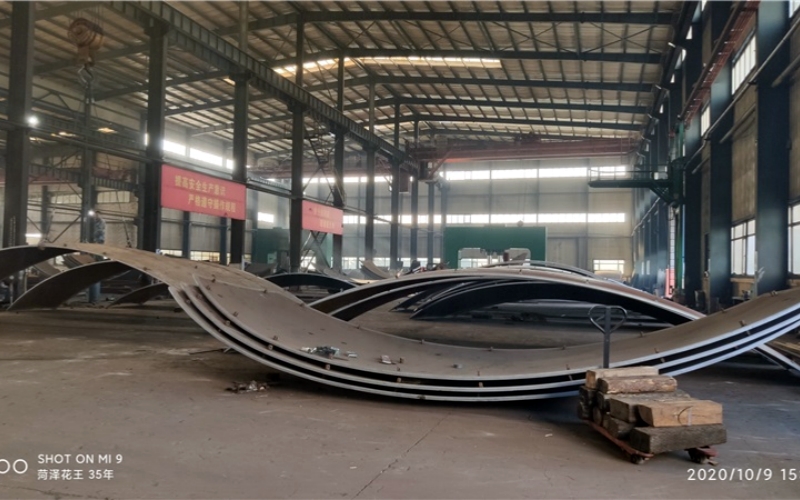

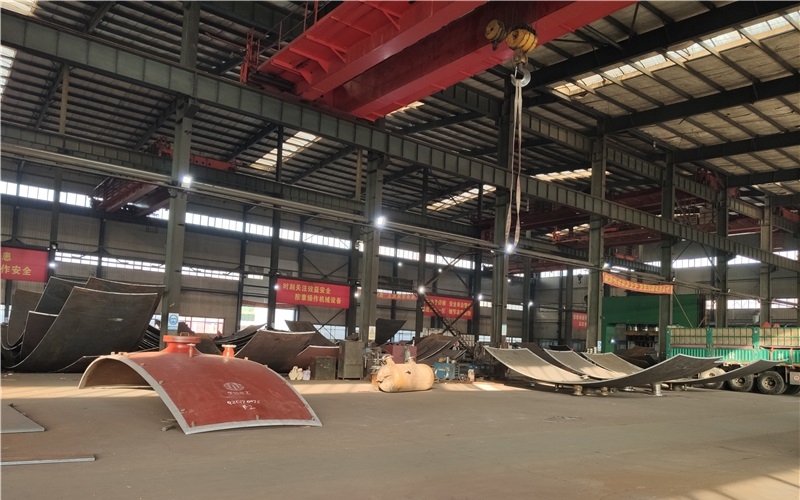

球罐本體是球罐結構的主體，它是球罐儲存物料承受物料工作壓力和液體靜壓力的構件。由于球殼體直徑大小不同，球殼板的數量也不一樣，球殼有環帶式（橘瓣式）、足球瓣式、混合式結構三種形式。

（2）球罐支柱（承）

球罐支柱（承）是用于支承球罐本體重量和儲存物料重量的結構部件，有柱式、裙式半埋入式及高架式支座多種。

1）柱式支座。赤道正切柱式支座是使用最多的一種形式，另外，還有V型支承或三柱合一型支承。

2）裙式支座。這種結構的特點是支座較低，由鋼板制成，其優點是穩定性好，節省鋼材。

3）半埋入支座。這種結構是半球體支承于鋼筋混凝土基礎上。

（3）球罐的附件

1）梯子平臺。一般球罐設置頂部平臺和中間平臺，頂部平臺是工藝操作平臺。

2）人孔和接管。人孔是為了操作人員進出球罐進行檢驗和維修而設置的，同時也用于現場組裝焊接球罐時進行焊后整體熱處理、進風、燃燒口和煙氣排出等。

3）水噴淋裝置。球罐上裝設水噴淋裝置是為了貯存的液化石油氣、可燃氣體和毒性氣體的隔熱需要，同時也可起消防保護作用。

4）隔熱和保冷設施。隔熱和保冷一般是為了保證貯存介質的一定溫度。儲存液化石油

氣、可燃性氣體和液化氣及有毒氣體的球罐和支柱，應該設置隔熱設施。球罐儲存低溫物料

（如乙烯、液氨等）時應設保冷裝置。

5）液面計。為了觀測球罐內液位情況，一般在儲存液體和液化氣體的球罐中裝置液面

計。

6）壓力表。為了測量球罐內的壓力而設置壓力表?？紤]到壓力表由于某種原因而發生故障或由于儀表檢查而取出等情況，應在球殼的上部和下部各設一塊壓力表。
